一、工具简介
理星系统是台湾理星科技股份有限公司（LiXing Technology）开发的鞋业 CAD/CAM 专业软件套件，主要用于制鞋行业的开版设计与级放（放码/缩放）。系统最早可追溯至 2.X 版本，目前教材涵盖 5.7、9.1、V10 三个主要版本，三个版本的目录结构完全对应（12 章 80 页），仅在语言标点上有些许差异，核心功能一致。
系统包含四大核心模块：
| 模块 | 安装路径 | 功能 |
|---|---|---|
| RSPG（级放系统） | C:\RSPG55\ | 鞋面开版设计、分片追踪、级放、自动排版、HPGL 切割输出 |
| RSPD（设计系统） | C:\RSPD55\ | 鞋面设计、款式开发 |
| RSPN（算料系统） | C:\RSPN55\ | 材料用量计算（含 8.3 版算料程序） |
| RS-OCX（控件） | — | 系统运行控件库 |
核心工作流程如下：
半面版输入 → 扫描向量化 → 分片追踪 → 关系设定（压缝/贴合/内里）→ 翘度调整 → 控制设定 → 级放设定（标准/多维/区块）→ 自动排版 → HPGL 切割输出
三个版本对照：
| 版本 | 教材说明 | 核心教材文件 |
|---|---|---|
| RSPG 5.7 | 经典版本，繁体中文，80 页教材 | RSPG57UserMenu说明.doc / .pdf |
| RSPG 9.1 简体 | 简体中文版 | RSPG91_C_UserMenu.doc / .pdf |
| RSPG 9.1 繁体 | 繁体中文版 | RSPG91_P_UserMenu.doc / .pdf |
| RSPG V10 繁体 | V10 新一代版本 | RSPG_V10_P_UserMenu.pdf |
二、RSPG 5.7 全部 12 单元结构
RSPG 5.7 的用户菜单手册分为 12 个单元，覆盖从画面操作到自动排版的全流程。以下逐一梳理各单元核心内容：
第一单元：画面简介 / BOM 概念（第 1~14 页）

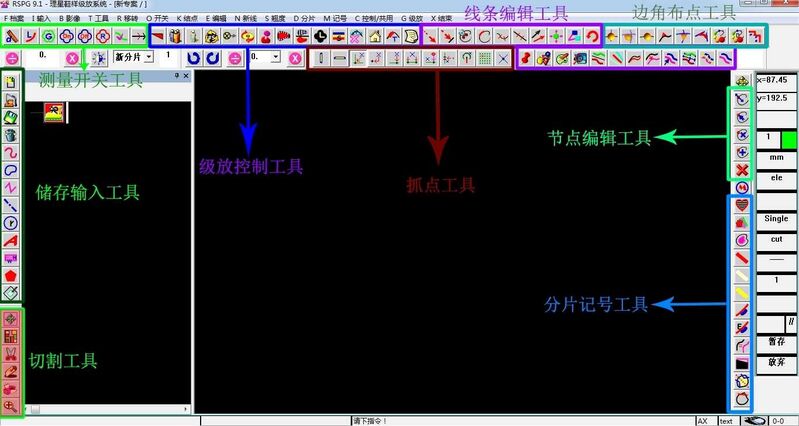

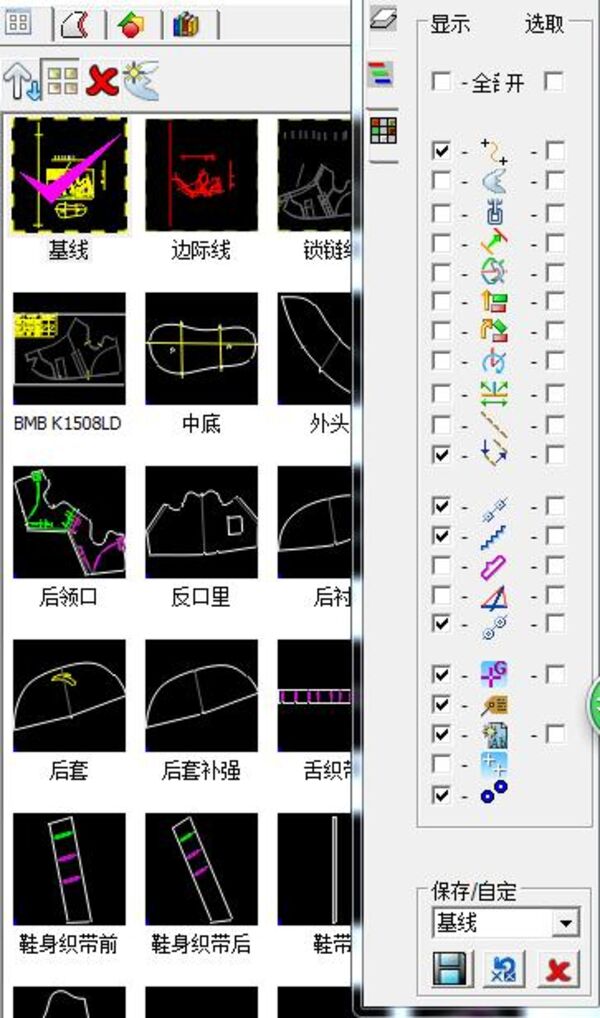

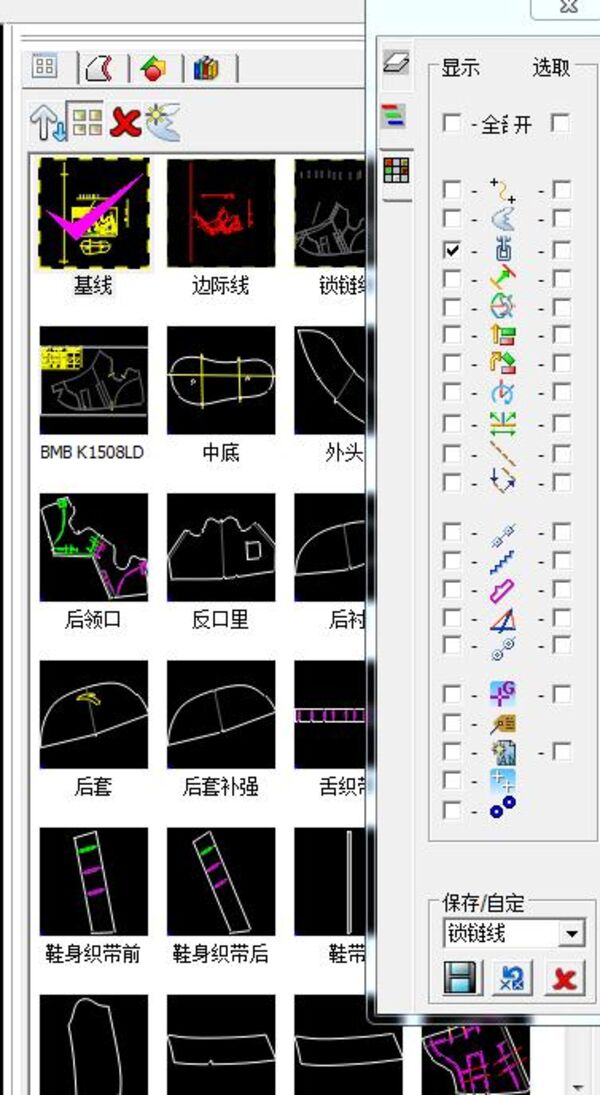

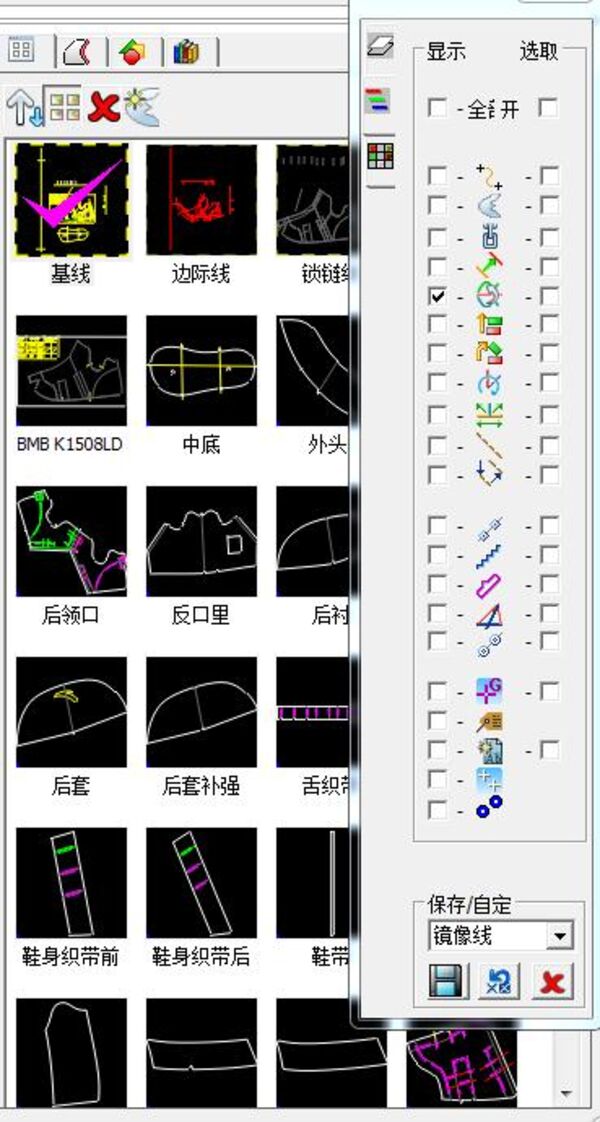

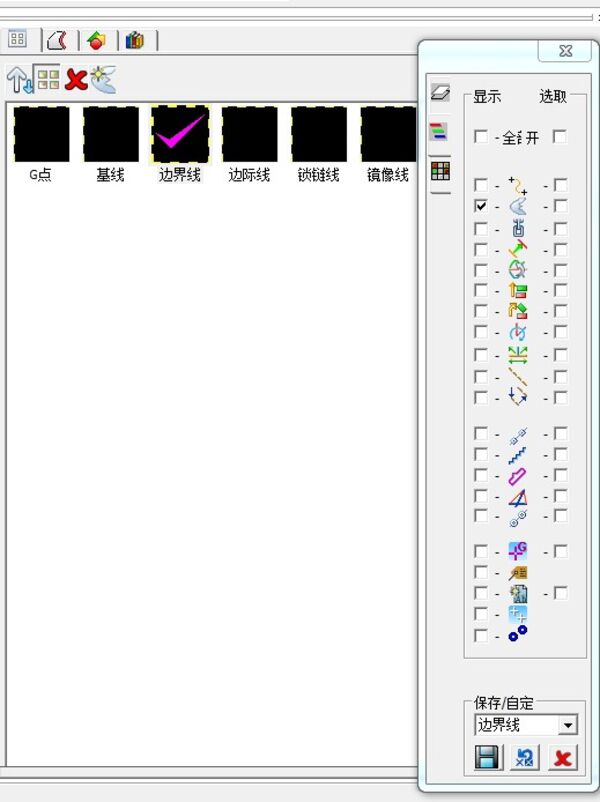

- 画面组成：绘图区、右边工具栏、树状结构图（BOM 区）。BOM 结构层次为：型体（Style）→ 群组（Group）→ 分片（Part/Piece）→ 副料。
- 右边工具栏名词：ele（元素）、pcn（元素一部分）、area2（两点范围）、areaN（N 点范围）、Visib（屏幕可见）、layer（层）、dir（全部）。
- 刀具属性：Pen（笔线）/ Cut（刀线）/ Half（半刀线）/ No-plot（显示不输出）。线性属性：实线 / 虚线密 / 虚线疏 / 一短一长 / 一长一短。
- BOM 操作：新增群组/分片/副料；删除节点支持结点/子节点/节点+子孙三种模式。分片颜色标识：红框 = 数据显示口，白框 = 数据登录口。
- 档案管理：支持输入 RSPD(.pd)、IGES、DXF、HPGL、BAK(.b??)、BMP 格式。输出支持 RSPD(.pd)、IGES、DXF、BMP、N-PD（级放后多号存出）。
- 数据库说明：可自定义类别（大/细类）、材料、分片、语言设定及数据库维护。
第二单元：输入半面版（第 15~21 页）
- 数位板输入：F6 切换，定控制轴约 20cm。
- 线条输入（Alt+I）：支持对称中心线、开曲线、直线、闭曲线、圆、弧六种选型。
- 线条编辑：自由移点、定量移点、延伸（两端/单边/指定点）、衔接、分段、合并、取平行线、取支距线、平行/定点取代。
第三单元：扫描向量化（第 22~30 页）
- 扫描参数：300 DPI、黑白图、BMP 格式。向量化参数建议最大白点空洞 50，最大黑点 30。
- 三种向量化模式：
- Outter Line — 纸版（分片外框）
- Center — 半面图（内部线）
- Layer — 指定图层
- 支持 bmp/jpg/tiff/png 格式读取，绘图模式需设为 OPGL。
- 曲线合并+平顺处理，校正参数可在 RSPG.ini 的
[Vector] Factor = X Y中修改。
第四单元：分片（第 29~43 页）
- 分片追踪：块状追踪（点封闭区块自动生成、分本边/对边/两边）、手动追踪（完全对称分片）、框罩追踪（Shift+左键框选）。
- 关系设定：压缝（叠缝/接合边，选下层片→上层片→设定缝份）、贴合、自订压缝、自订内里、制作内里。边界支持加边/换边/合并/重新计算/指定起点。
- 记号功能：记号线、导角（有/无边界、单/双接）、交线记号沟、编修记号点/记号沟。
- 锁线操作：Ctrl+左键锁/解锁单线，Ctrl+中键解锁全部。
第五单元：完整拆版流程（第 42~50 页）
实战流程：半面版完成 → 拆分成片（块状追踪各种类型）→ 压缝关系设定 → 记号线设定 → 贴合关系设定 → 自订内里 → 输入部位名称。这是 RSPG 最核心的实操单元，推荐新手反复练习。
第六单元：翘度功能（第 49~51 页）
- 输入弹移框，支持 2 点弹移（填数值）、3 点弹移（旋转）、延线弹移、拉直。
- 校正长度：设基准线 → 填新长度 → 选中元素。校正长度-高度锁定可同时锁定长度和高度比例。
- 渐变宽度精度参数：数字越小线条拟合度越高。
第七单元：控制与级放（第 52~57 页）
- 控制功能：定距控制、对称控制、固定控制、渐变控制。
- 共用功能：堆叠点、共用区、渐变区设定；解除控制/共用。
- 标准级放设定：长进度轴（鞋头→后踵）+ 宽进度轴（中心线→结帮线），编辑级放控制轴、修改号码表、单线重新级放、堆叠设定/还原。
第八单元：多维度级放（第 58~59 页）
设定后踵高级放、设定线条多维度级放（渐变区）。在标准级放基础上设定多维控制轴，配合渐变区实现复杂方向级放。多维控制档长度不可打 0，否则 X 方向完全不级放。
第九单元：区块级放（第 60~61 页）
上框/中框/下框三级设定，分区比例级放。适用于盒状靴筒等需要每区段分别设定比例的场景。
第十单元：底版级放（第 62~68 页）
- 底版级放：标准级放 + 多维度分段（矩形分 3 段）+ 指定关系链。
- 跟版级放：后跟立板分 4 段级放 + 中底配合。
- 多维轴可指向标准轴（N1→S1，N2→N1），形成级放依赖关系。
第十一单元：各类鞋型级放案例（第 67~74 页）
- 运动鞋后踵级放：母版 L=240mm（放 9.5mm）、W=70mm（放 2.1mm）。后踵高放 1.5mm，灰色部分全半号共用。
- 运动鞋多维度级放：母版 L=225.54mm（放 9.5mm）、W=66mm（放 2.11mm）。灰色部分 2 全号共用（每段 1.5mm & 0.5mm），黄色部分全半号共用。关系链：N2 → N1 → S1。
- 女鞋级放：母版 L=324.433mm（放 9.5mm）、W=99.63mm（放 2.1mm）。带尾固定长度 51.91mm，带宽分两段 22.63mm 每段放 1mm。
- 马靴级放（区段比算法）：母版 L=280.54mm（放 8mm）、W=71.09mm（放 2mm）。总统高放 6mm。使用拉宽比法：拉宽比 = 2/71.09 ≈ 0.028133，A 段实际放量 ≈ 3.75mm，比例约 0.595。
- 包子鞋级放（记数渐变）：母版 L=340mm（放 8.5mm）、W=87.4mm（放 2.2mm）。圆圈数量分 5 段（#6~#6-1/2 14 颗到 #10~#10-1/2 19 颗），用「编修记号点+各号」逐号段调整。
第十二单元：自动排版（第 73~80 页）
- 自设切割位置、余料切割（单机/网络）。程序自动记录上次切割位置，相同纸张可续排。
- 多种排版切割方式：桃红框定位/大 X 框定位/屏幕大小/HPGL 输入。
- 切割输出 HPGL 格式，可存为 A1.pen / A1.cut / A1.haf。
- 工具-选项可配置画面/精度/存档/参数等系统设置。
三、安装部署要点
硬件需求：Hasp 加密锁（硬锁）安装在电脑 LPT1 接口。操作系统以 Windows 2000/XP 为主（教材编写时），全程需以 Administrator 运行。
前置环境配置：
- 在 C:\ 根目录新建
T子目录。 - 设置环境变量：
Temp→C:\T\、Tmp→C:\T\。 - 安装主程序：执行 Setup.exe → 一路 Next（保持默认路径）。
- 安装 RS-OCX 控件：执行 Webapp.exe → 输入用户名/公司名 → Install All Files For RS-OCX。
- 安装 DaoSdk：执行 DaoSdk\Disk1\Setup.exe → 3 次 Next → OK。
远端保护（授权激活）：
- 执行各模块的 Rsinst.exe → Step1 → Save → 自动生成 Rsinfo.ini 到 C:\。
- 将 Rsinfo.ini 发回理星科技。
- 理星回传 License.Dat，存入 C:\Winnt（Win2000）或 C:\Windows（XP）。
- 再次执行 Rsinst.exe → Step2 → 选取 License.Dat → OK 完成授权。
四、快捷键速查
绘图区快捷键
| 按键 | 功能 |
|---|---|
F5 | 线变点 |
F6 | 线变点并删除原线 / 切换数位板 |
Alt+I | 线条输入 |
Ctrl+Z | 撤销 |
Ctrl+Y | 重做 |
Ctrl+Q | 重绘画面 |
Alt+A | 全选 |
Space | 画面填满 |
S | 显示当前级放控制轴位置 |
X | 共用堆叠点开关 |
Z | 进度轴开关 |
A | 级放控制轴开关 |
W | BOM 树状结构窗口开关 |
E | BOM 扩展/收缩 |
P | 分片开关 |
O | 母线开关 |
G | 号码表开启 |
Shift+S | 虚版开关 |
Page Up | 放大 |
Page Down | 缩小 |
[ ] | BOM 分片节点上/下移（拖拽或键盘） |
~ | 快速下指令键（同 AutoCAD） |
Ctrl+左键 | 锁线/解除 |
Ctrl+中键 | 解锁全部 |
抓点模式快捷键
| 按键 | 功能 |
|---|---|
"（左引号） | 抓结点 |
/ | 抓线上 |
; | 抓交点 |
N | 抓端点 |
. | 自由 |
C | 抓圆心 |
H | 锁水平 |
V | 锁垂直 |
F | 抓垂足 |
鼠标三键功能：左键=选取功能、确定、BOM 红框开关（数据显示口）；中键=BOM 白框（数据登录口）；右键=下拉式功能、放大。
功能键：F1=帮助、F2=Message、F3=逆时针旋转、F4=顺时针旋转、F8=记号功能、F9=暂存。
📚 本文数据来源：理星 RSPG 5.7/9.1/V10 用户菜单手册整理（教材文件含 RSPG57UserMenu.pdf、RSPG91_C_UserMenu.pdf、RSPG_V10_P_UserMenu.pdf 等，共 44 个文件，含 8 个 WMV 视频教程及 1 个 AVI 教学视频）。
