一、工具简介
Crispin（全称 Delcam CRISPIN ShoeMaker）是英国 Delcam 公司（现属 Autodesk）专门为制鞋行业开发的专业 3D 整鞋 CAD 系统，集鞋面与鞋底设计于一体。与服装行业的 Gerber/力克类似，Crispin 在鞋业技术体系中承担着"将设计师创意转化为可生产的工程图纸"的关键角色——它不是纯粹的设计软件，而是开版工程师完成从概念到量产纸版全套工程转化的核心工具。
CRISPIN 系统包含 10 大功能模块，覆盖鞋款开发的完整流程：
- 鞋楦模式 — 导入/创建/编辑鞋楦
- 款式线模式 — 在 3D 鞋楦上绘制款式线条
- 分片模式 — 沿款式线拆分成独立鞋片
- 缝线模式 — 定义鞋片间的缝线类型
- 管线模式 — 添加装饰管/包边
- 冲孔模式 — 创建鞋面冲孔
- 配件模式 — 添加装饰配件（Logo/金属件等）
- 鞋带模式 — 创建鞋带/鞋眼
- 鞋底模式 — 设计鞋底造型
- 制造模式 — 投影/刻痕/2D 展平等制造工艺
在 2D 开版与级放层面，Crispin 系统另有独立的 Crispin 2D (Engineer) 模块，分为 Ecad2（基础版）和 Engineer（进阶版），集开版、级放、排版为一体，是鞋厂开发部最常用的工作平台。
本文数据基于 Delcam CRISPIN ShoeMaker 2012 中文手册及 Crispin Engineer 培训手册整理。
二、3D 整鞋设计流程（ShoeMaker）
CRISPIN ShoeMaker 的核心工作流程如下：
- 鞋楦导入与处理 — 从鞋楦数据库导入现有鞋楦，设定基准线（中心线/楦头点/后弧线），可修改楦头肥度和长度。支持 2D/3D 展平。
- 款式线绘制 — 在 3D 模式下直接在鞋楦上绘制款式线条，支持对称复制、投影、旋转、弹性复制。款式线可编辑节点/曲线/切向。
- 分片（3D → 2D） — 沿款式线拆分成独立鞋片，设置折边/贴位/削边等加放量，然后 2D 展平到平面网格进行精细化调整。
- 缝线与管位 — 定义缝线类型（跑针/暗线/装饰线），创建贴边/装饰管/细管等管位。
- 配件与鞋带 — 从配件库选择 Logo、金属件等装饰配件；定义鞋带长度、交叉方式和张力。
- 鞋底设计 — 从鞋楦底板生成鞋底造型，支持鞋跟/大底/中底设计，集成 PowerSHAPE 高级曲面造型功能。
- 输出 — 三种主要输出方式：CUT 格式（用于 ShoeCost 算料）、2D 展平（用于 Power 系统开版）、渲染图（用于展示评审）。
整个流程从鞋楦到成品输出实现了数据驱动的闭环，大幅减少了传统手工开版的试错次数。
三、2D 开版与级放（Engineer）
Crispin 2D (Engineer) 是鞋厂实战中最常使用的模块，覆盖开版、级放、排版三大核心功能。
版型形成的三种方式：
- Shoe Design 3D 输入 — 从 3D 款式线展平后输入至 2D 系统
- 背景描绘 — 通过【工具】→【背景描绘】将扫描楦头版导入描绘
- 数位板输入 — 直接数字化输入

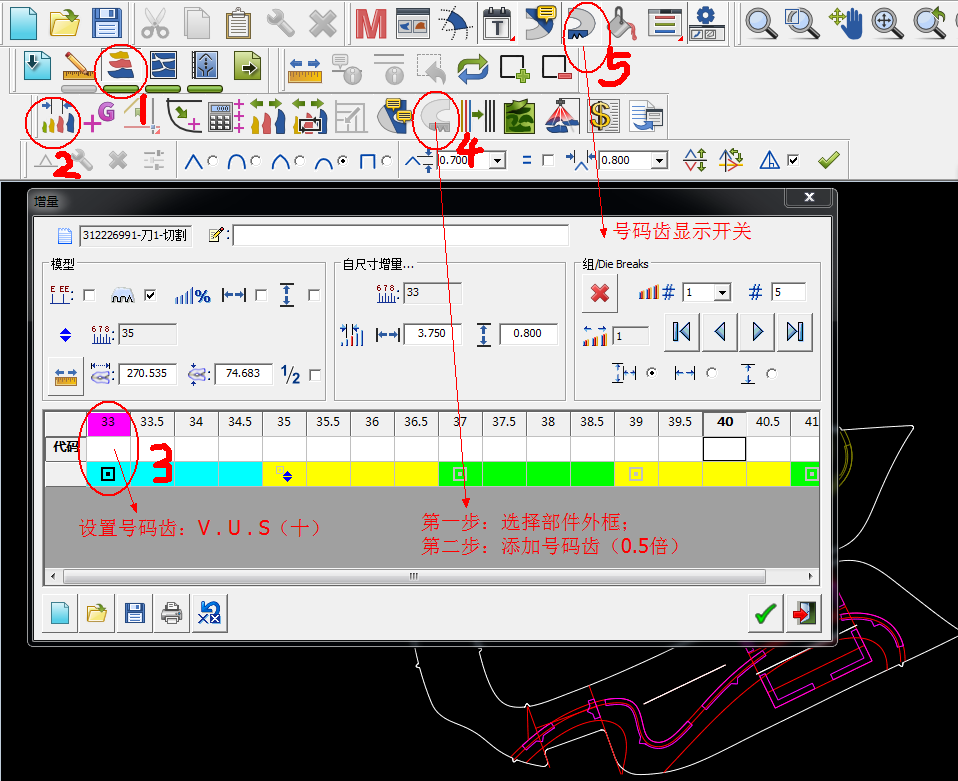

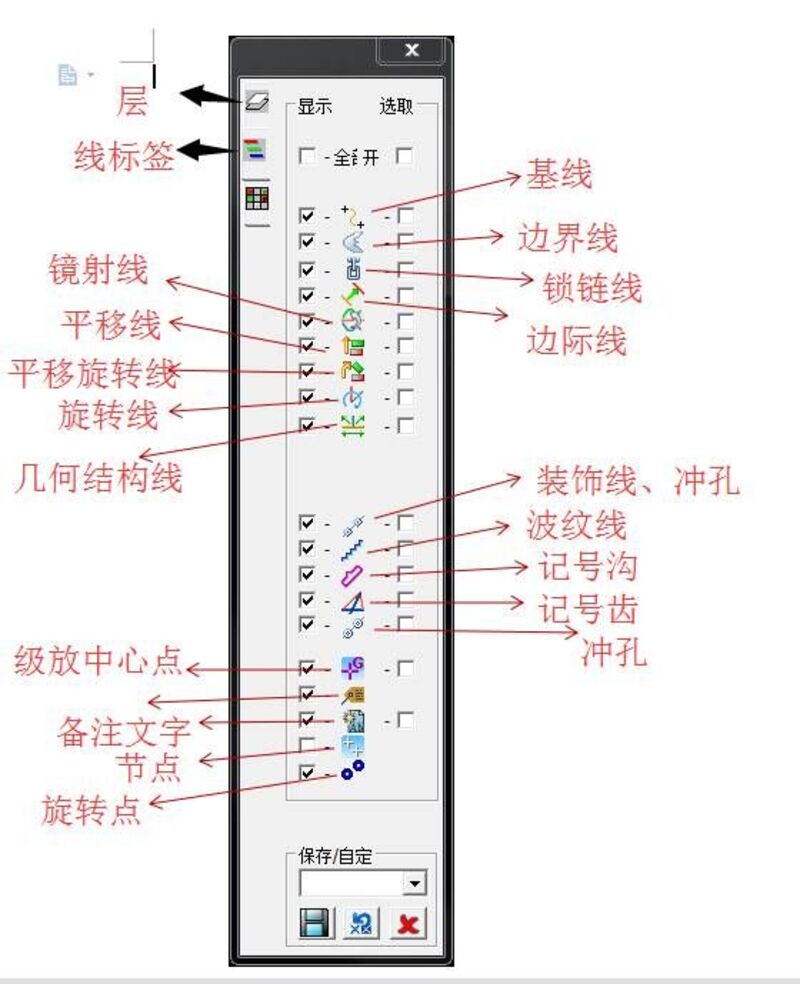

级放（Grading）核心概念：
- 编辑增量档 — 设置每码/半码的长宽差值、肥瘦差

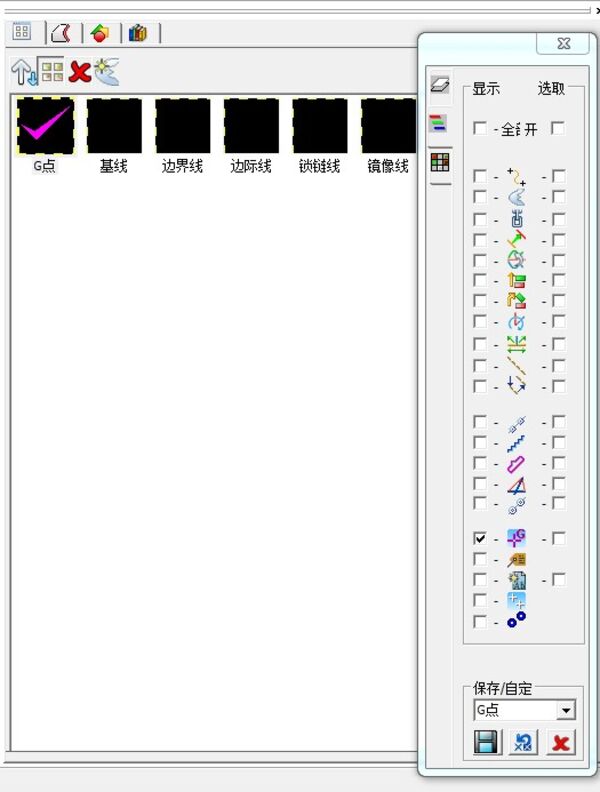

- 级放中心（G1） — 通常设在口门点，控制所有样板正常级放
- 级放中心规则 — 指定级放/锁定级放/检视级放
- 分组级放 — 将部分位置分组共用，节省刀模成本
- 倍数级放 — 如 0.9-1.0-1.1 倍扩缩，需设长再增量/宽再增量
Crispin 2D 原生文件格式为 *.PAT，可通过【输出】→【存版本为】保存为 2.0 低版本以实现兼容。支持 DXF/IGES/DGT/FDS 输入，以及 PatternCut/IGES/DXF/SVG/Atom/Comelz 等多种输出格式。
系统配套产品还包括：ShoeCost（开版成本预估）、TechPac（标准作业程序指示书）、PatternCut（样板切割系统）和 KnifeCut（皮革切割系统）。
四、视图操作与快捷键
3D 视图操作（ShoeMaker）：
- 鼠标中键 — 旋转模型
- Ctrl + 鼠标中键（上下） — 缩放模型
- Shift + 鼠标中键 — 平移模型
- Ctrl + Shift + 框选 — 局部放大
2D 操作（Engineer）常用快捷键：
- Ctrl+Z / Ctrl+Y — 撤销/重做
- F3 / F4 — 屏幕缩放/区域放大
- F5 / F6 — 前次屏幕/屏幕还原
- F7 — 移动屏幕
- F11 — 图像鞋片管理员（鞋片栏）
- M — 主鞋片显示开/关
- G — 网格开/关
- D — 弹出式视窗开/关
- Ctrl+鼠标右键 — 放大缩小
- 鼠标右键拖动 — 平移模型
- ↑↓←→（方向键） — 选中点每次移动 0.5mm
- 数字键 1-9 — 按 SNAPDISTANCE 步进值微调节点
五、系统配置与效率技巧
Crispin 2D (Engineer) 的系统参数配置文件为 Engineer.env，位于 C:\Users\<用户名>\Crispin\config\。以下是几个关键参数：
| 参数 | 推荐值 | 说明 |
|---|---|---|
LOGSTATUS |
1 | 实时备份，每执行完一个工具自动备份至 %Temp%，建议每两周清理 |
SNAPDISTANCE |
0.100000 | 节点微调步进值，默认 0.5mm，可调至 0.1mm 提升精度 |
AUTOPARTNAME |
1 | 分片提取后自动弹出鞋片命名对话框 |
PRINTBOXSIZE |
1 | 固定文字盒大小，书写字体小四 |
效率技巧：
- 将常用鞋片结构保存为

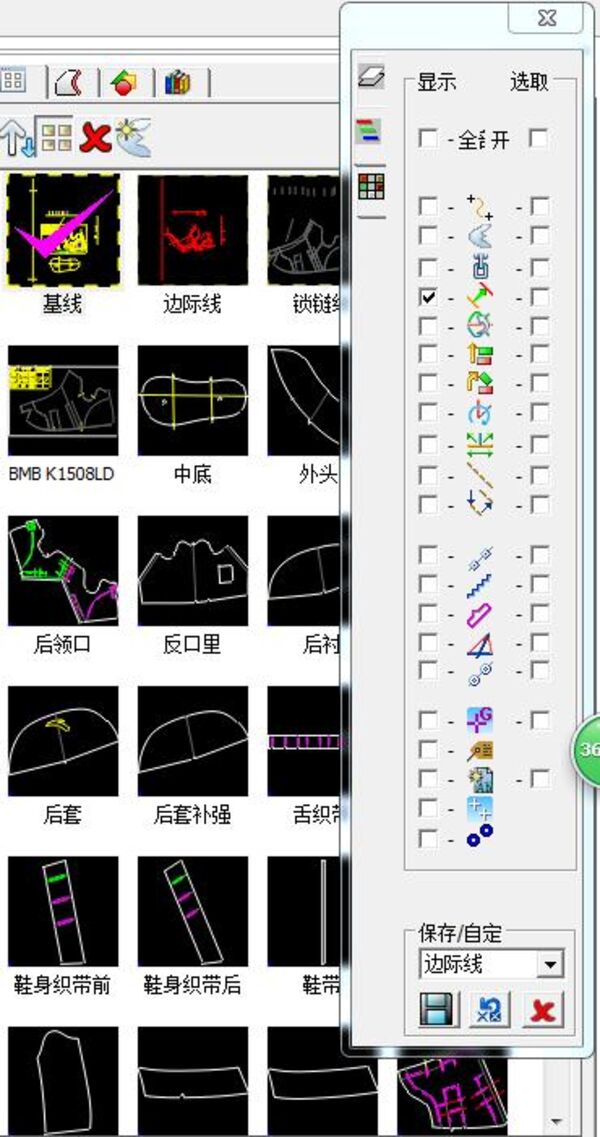

*.M1模板文件，开发系列鞋型时只需在模板基础上做加减材料，无需从头建立楦头和面版。 - 边际线快捷键：按住 Shift + 点击数字键 1-9，可快速调用预设的余量值（1~12mm）。
- 右键菜单中的基线变形功能（X轴/Y轴/XY轴/半面版变形）是面版调整最灵活的手段，无需删除重建即可大幅调整版型。
- 开启
LOGSTATUS=1实现操作级自动备份，建议每两周清理%Temp%目录，避免磁盘占用过大。
六、数据安全与输出规范
Crispin 的项目文件是开发部的核心资产。建议每个项目完成后将 *.PAT、*.M1 模板文件和对应的 DXF/PDF 三种格式同时存档。级放增量档和 Shapes 资料库也应同步备份。
系统默认路径结构如下：
- 安装根目录：
C:\CRISPIN\ - 用户配置：
C:\Users\<用户名>\Crispin\config\（含 Engineer.env） - 项目样板：
C:\Users\<用户名>\Crispin\Projects\Patterns\（*.PAT格式） - 级放增量档：
C:\Users\<用户名>\Crispin\Libraries\Increments\ - Shapes 资料库：
C:\Users\<用户名>\Crispin\Libraries\Shapes\ - 导出路径：
C:\Users\<用户名>\Crispin\Exports\
本文数据来源：Delcam CRISPIN ShoeMaker 2012 中文手册整理
